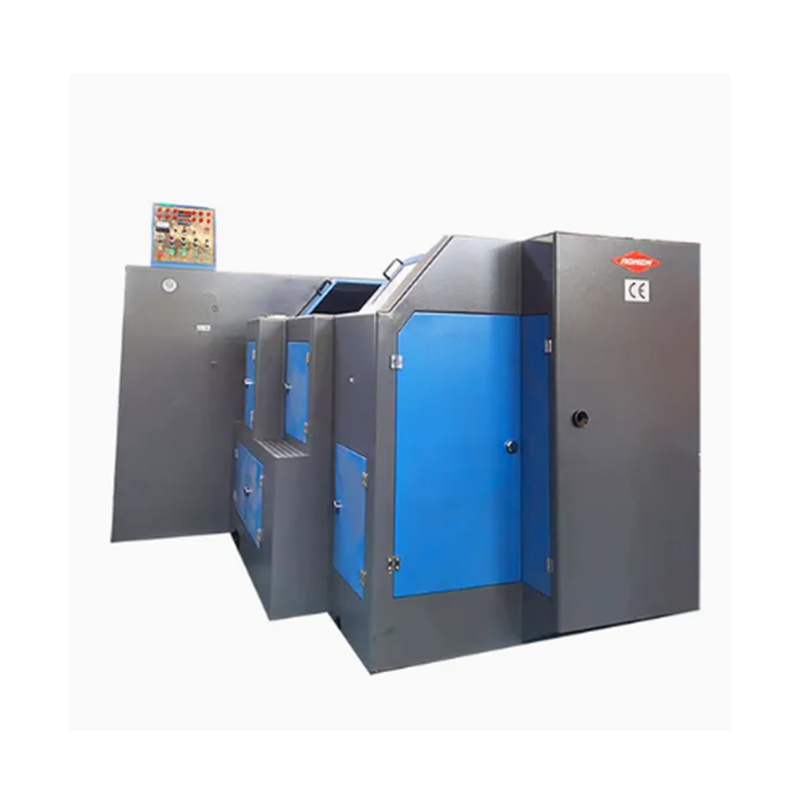

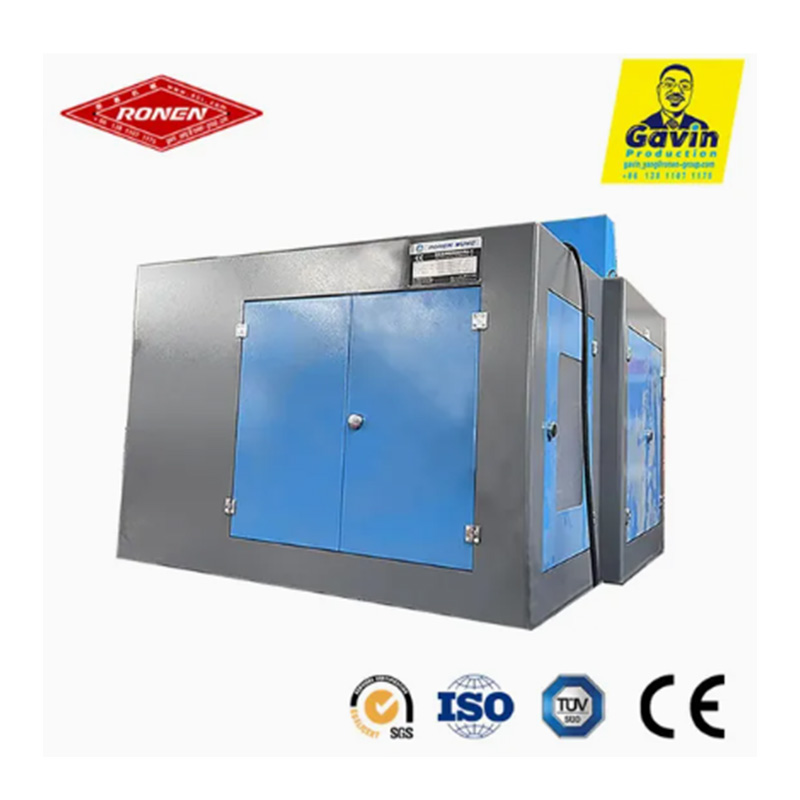

Máy tạo khuôn bu lông trạm Ronen®3 Die 3 tạo phôi bu lông theo ba bước: khuôn thứ nhất kéo căng dây, khuôn thứ hai tạo hình đầu và khuôn thứ ba cắt tỉa các phần thừa. Sau khi kích thước khuôn được thiết lập, máy sẽ hoạt động tự động, đây là ưu điểm chính giúp nhà sản xuất tăng hiệu quả sản xuất và đảm bảo chất lượng bu lông đồng nhất.
Máy đúc bu-lông trạm 3 Die 3 sử dụng ba bộ khuôn và ba trạm làm việc liên tiếp để ép nguội dây kim loại thành các phôi bu-lông. Tốc độ vừa phải, phù hợp với những nhà máy có đơn hàng quy mô vừa và những nhà máy có yêu cầu đặc thù về chất lượng.
Máy gia công bu lông trạm 3 khuôn 3 là máy tạo phôi nguội tạo hình các đầu bu lông thông qua ba quy trình riêng biệt. Các phôi dây đã cắt được chuyển liên tiếp qua ba khuôn khác nhau. Tại mỗi trạm, một cú đấm cụ thể sẽ tác động lên phôi, dần dần hướng tới và định hình nó. Quy trình ba bước có thể tạo ra các đầu bu lông có cấu trúc hoàn chỉnh và hình dạng tốt.
Tại trạm đầu tiên của 3 Die 3 Station Bolt Cựu, các phôi đã cắt được ép bằng chày. Việc ép ban đầu này bắt đầu quá trình xáo trộn, tập hợp kim loại ở một đầu của phôi. Nó tạo thành một hình dạng đúc sẵn hình tròn cơ bản, chuẩn bị cho việc tạo hình chính xác hơn ở các trạm tiếp theo. Giai đoạn này rất quan trọng đối với dòng chảy bình thường của kim loại.
Trạm thứ ba và cuối cùng của Máy gia công bu lông là nơi chày xử lý tinh xảo buộc kim loại lấp đầy hoàn toàn khoang khuôn chính xác. Điều này sẽ tạo ra một đầu bu-lông hoàn thiện có kích thước đầy đủ và các đặc điểm riêng biệt, chẳng hạn như hình dạng hoàn chỉnh của đầu lục giác hoặc đầu vòng đệm.
| Người mẫu | Đơn vị | RNBF-63S | RNBF-83S | RNBF-83SL | RNBF-103S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| Trạm rèn | KHÔNG. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Lực rèn | Kgf | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 115.000 | 120.000 |
| Đường kính cắt tối đa | mm | Ø8 |
Ø10 |
Ø10 |
Ø12 |
Ø12 |
Ø15 |
Ø15 |
Ø15 |
| Chiều dài cắt tối đa | mm | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| Tỷ lệ outpun | chiếc/phút | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.O.Stroke | mm | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K.O.Stroke | mm | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| Hành trình ram chính | mm | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| Công suất động cơ chính | Kw | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| Tổng thể dims.of cắt chết | mm | Ø30x45L |
Ø35x50L |
Ø35x50L |
Ø45x59L |
Ø45x59L |
Ø63x69L |
Ø63x69L |
Ø63x69L |
| Tổng thể dims.of cú đấm chết | mm | Ø40x90L |
Ø45x90L |
Ø45x125L |
Ø53x115L |
Ø53x115L |
Ø60x130L |
Ø60x130L |
Ø60x229L |
| Tổng thể dims.of khuôn chính | mm | Ø50x85L |
Ø60x85L |
Ø60x130L |
Ø75x135L |
Ø75x185L |
Ø86x135L |
Ø86x190L |
Ø86x305L |
| sân chết | mm | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| Xấp xỉ trọng lượng | Tôn | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| Đường kính bu lông áp dụng | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 8-12.7 | 8-12.7 |
| Chiều dài thân trống | mm | 10-65 | 10-65 | 15-90 | 15-110 | 20-152 | 20-100 | 20-160 | 50-220 |
| tổng thể mờ đi | mm | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
Đặc điểm của 3 Die 3 Station Bolt Cựu là các khuôn độc lập và quá trình gỡ lỗi rất đơn giản. Ba bộ khuôn được lắp đặt riêng biệt. Nếu có cái nào bị mòn thì chỉ thay cái đó thôi. Áp suất tại mỗi trạm làm việc có thể được điều chỉnh riêng lẻ. Thân máy không nặng, sàn nhà xưởng thông thường không cần làm móng.
