4 Die 4 Station Bolt Cựu

Nhà cung cấp Ronen® cung cấp Máy định hình bu lông trạm 4 khuôn 4, giúp tạo hình phôi bu lông theo bốn bước: bước đầu tiên là cắt dây, bước thứ hai là căng phôi, bước thứ ba là tạo hình đầu bu lông, và bước thứ tư là cắt tỉa những phần thừa. Không cần phải di chuyển nguyên liệu.

Gửi yêu cầu

Mô tả Sản phẩm

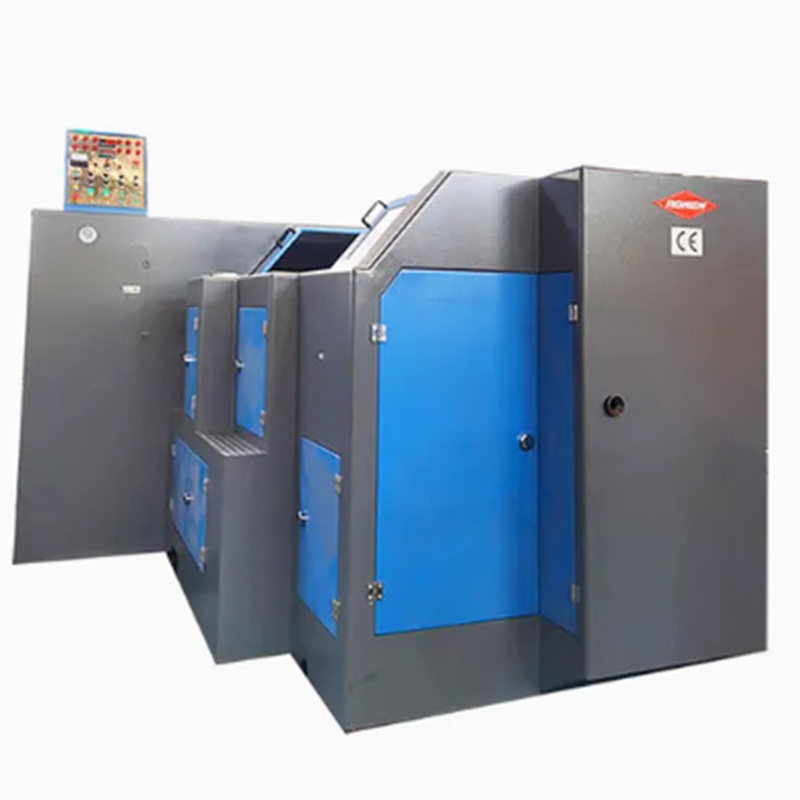

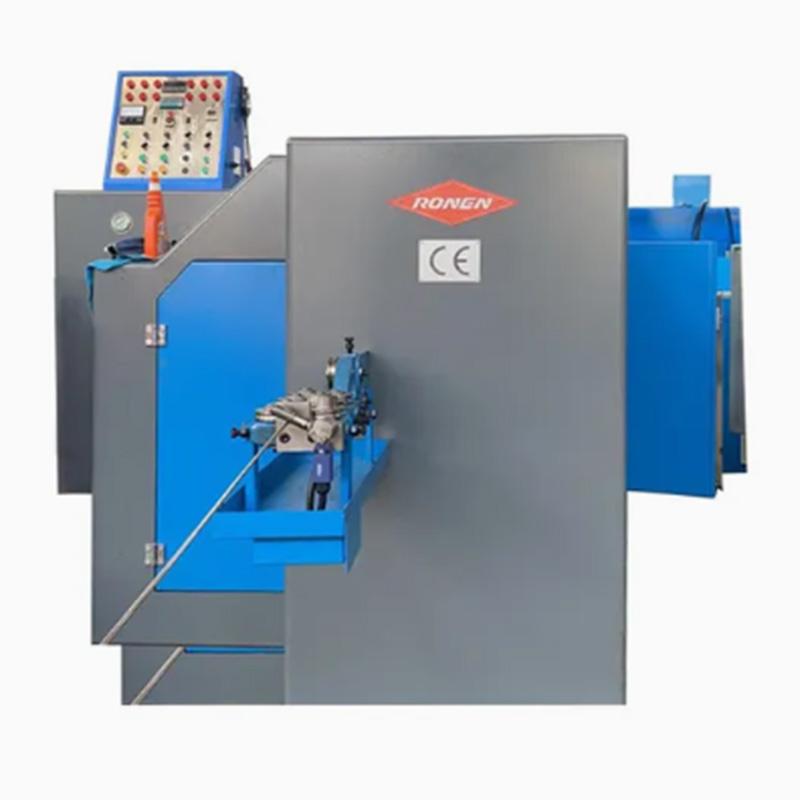

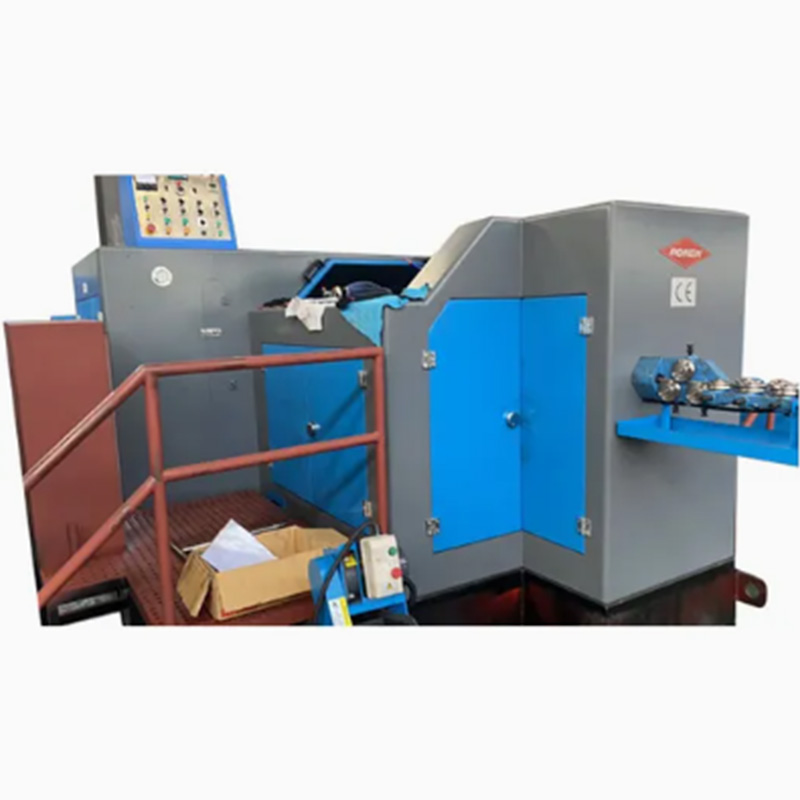

Máy định hình bu-lông trạm 4 khuôn sử dụng bốn trạm riêng biệt và các khuôn tương ứng để dập nguội dây kim loại thành các phôi bu-lông. Nó sản xuất bu lông bằng cách đẩy kim loại qua bốn giai đoạn tạo hình. Dây kim loại đi vào từ một đầu, được cắt và sau đó đi qua từng trạm làm việc.

Chi tiết sản phẩm

Đặt một cuộn dây vào khuôn bu lông và quá trình tạo hình có thể bắt đầu. Máy tự động cắt một đoạn dây và đưa vào bốn trạm. Tại mỗi điểm dừng, một công cụ sẽ ấn vào kim loại, thay đổi hình dạng và biến sợi dây đơn giản thành một bu lông phức tạp.

4 Die 4 Station Bolt Cựu sử dụng quy trình rèn nguội, cho phép tạo hình kim loại mà không cần gia nhiệt. Khi cấu trúc bên trong của kim loại được nén và định hình lại, điều này mang lại sản phẩm cuối cùng chắc chắn hơn. Các ốc vít được sản xuất theo cách này cực kỳ chắc chắn và bền.

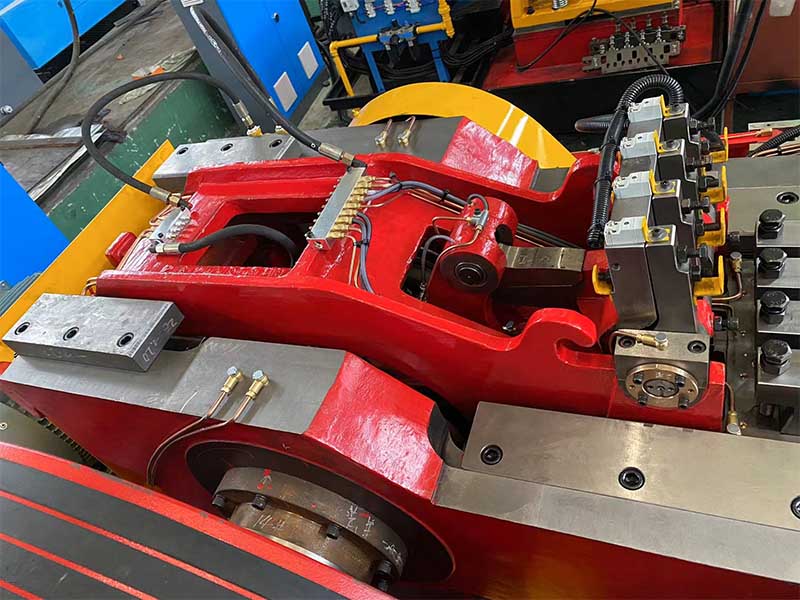

Một trong những thành phần chính của máy tạo bu lông là ngón tay chuyển. Thành phần này nhặt những bu lông chưa hoàn thiện và di chuyển chúng một cách chính xác từ trạm này sang trạm tiếp theo. Nếu cơ cấu này không được căn chỉnh đúng cách, các bu lông sẽ không được tạo hình chính xác. Luồng quá trình của nó là tiến bộ. Trạm đầu tiên có thể bắt đầu tạo đầu, trạm tiếp theo hoàn thành việc tạo đầu, trạm khác xử lý đầu và trạm cuối cùng bắt đầu xử lý ren.

Thông số sản phẩm

Người mẫu	Đơn vị	RNBP-65S	RNBP-85S	RNBP-105S	RNBP-135L	RNBP-135L	RNBP-135LL	RNBP-165S
Trạm rèn	KHÔNG.	5	5	5	5	5	5	5
Lực rèn	Kgf	45.000	80.000	90.000	90.000	130.000	135.000	220.000
Đường kính cắt tối đa	mm	Ø8	Ø10	Ø15	Ø15	Ø16	Ø16	Ø23
Chiều dài cắt tối đa	mm	105	115	135	185	190	265	190
Tỷ lệ đầu ra	chiếc/phút	100-160	90-145	85-130	70-120	60-100	40-70	55-95
P.K.O. Đột quỵ	mm	45	25	35	40	45	60	45
K.O. Đột quỵ	mm	90	92	118	160	175	225	178
Hành trình ram chính	mm	136	160	190	262	270	380	274
Công suất động cơ chính	Kw	15	22	30	30	37	45	55
Nhìn chung mờ đi. cắt chết	mm	Ø30x45L	Ø50x50L	Ø45x59L	Ø45x59L	Ø63x69L	Ø58x69L	Ø75x100L
Nhìn chung mờ đi. cú đấm chết	mm	Ø40x90L	Ø45x125L	Ø53x115L	Ø53x115l	Ø60x130L	Ø60x229l	Ø75x185l
Nhìn chung mờ đi. khuôn chính	mm	Ø50x110L	Ø60x130L	Ø75x135L	Ø75x185L	Ø86x190L	Ø86x305L	Ø108x200L
sân chết	mm	60	80	90	94	110	110	129
Xấp xỉ. cân nặng	Tôn	10	17	20	24	31	38	52
Đường kính bu lông áp dụng	mm	3-6	5-8	6-10	6-10	8-12.7	8-12.7	16-10
Chiều dài thân trống	mm	10-80	15-90	15-110	20-152	20-160	40-220	20-160
tổng thể mờ đi	mm	550033002400	650035002500	740037002800	900038002900	1000040002900	1180041003200	1260051002800

Tính năng sản phẩm

Đặc điểm của 4 Die 4 Station Bolt Cựu là các trạm làm việc được phối hợp nhịp nhàng, việc thay khuôn diễn ra nhanh chóng. Chuyển động của bốn máy trạm được phối hợp chính xác bằng liên kết cơ học. Sau khi máy trạm trước xử lý xong, phôi sẽ tự động chuyển sang máy trạm tiếp theo mà không có bất kỳ sai lệch hoặc đình trệ nào.
