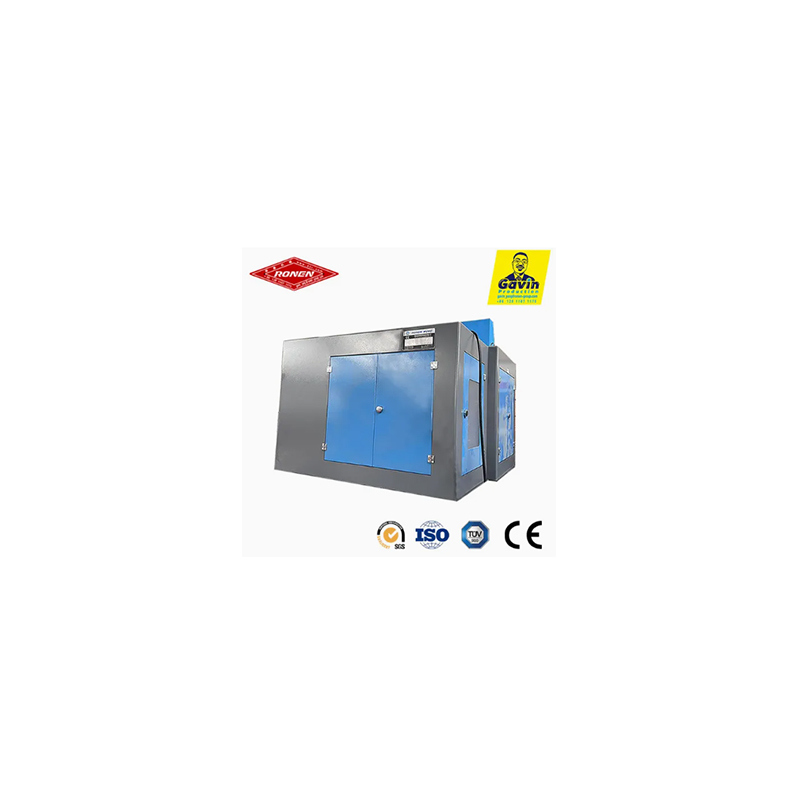

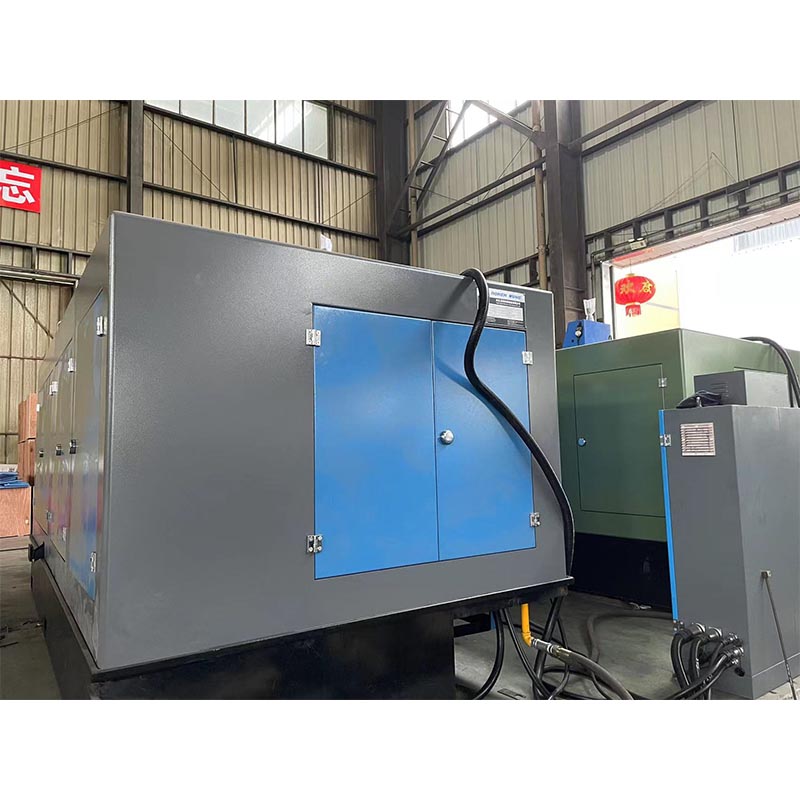

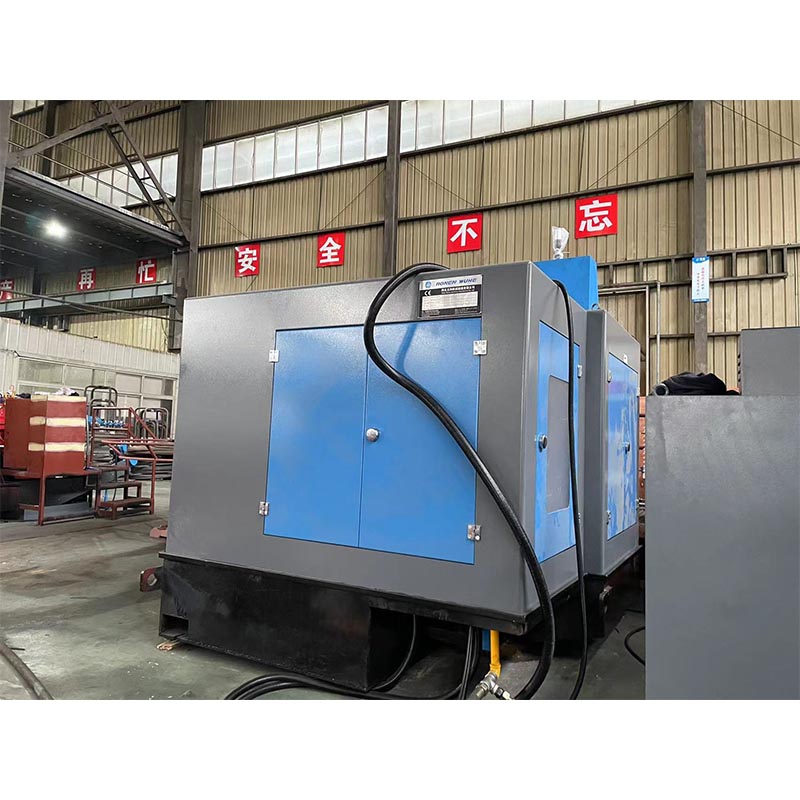

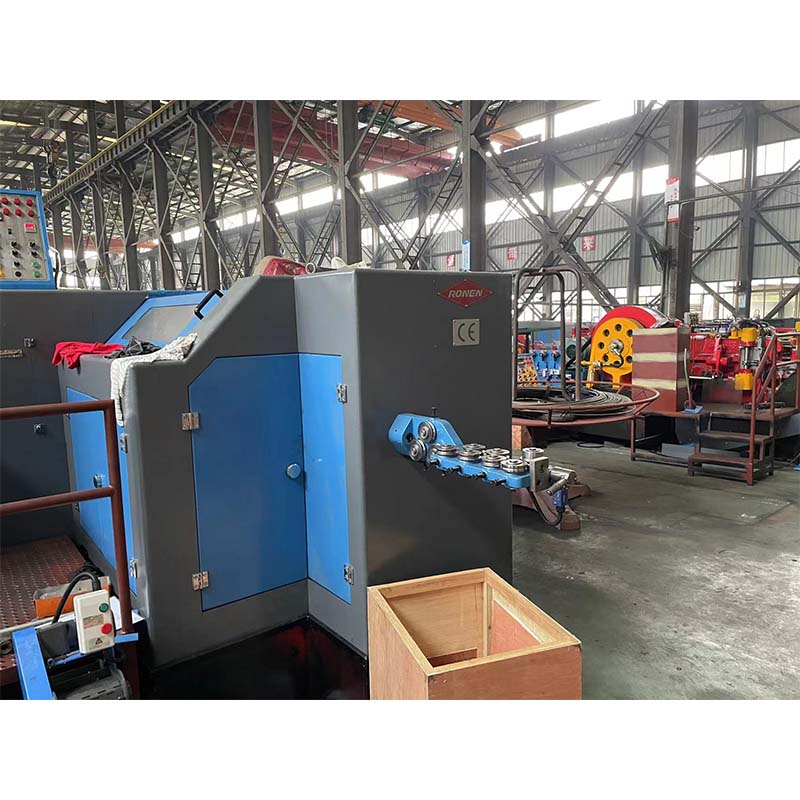

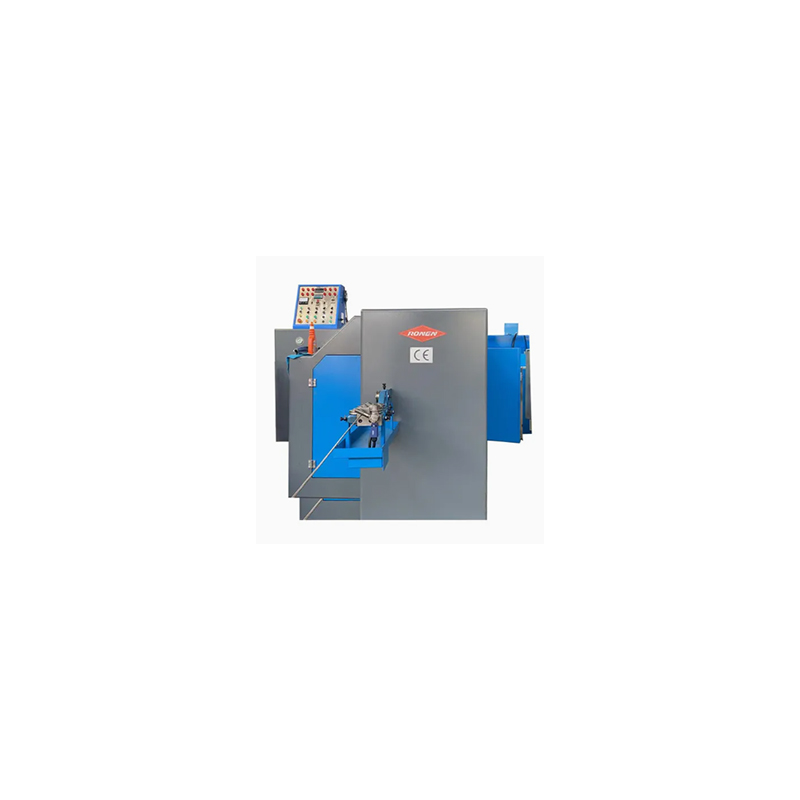

Máy rèn nguội 7 trạm Bolt

Máy rèn nguội bu lông 7 trạm Ronen® hoàn thành toàn bộ quy trình sản xuất bu lông trên một dây chuyền sản xuất duy nhất: cấp dây, đảo, tạo hình đầu, cắt tỉa và xâu ren trước, với tổng cộng bảy trạm. Không cần phải di chuyển nguyên liệu giữa các máy.

Gửi yêu cầu

Mô tả Sản phẩm

Máy rèn bu lông 7 trạm rèn nguội biến dây kim loại thành các phôi bu lông có độ chính xác cao thông qua bảy quy trình ép đùn nguội liên tiếp. Nó có thể xử lý các dây có đường kính khác nhau và sản xuất bu lông đáp ứng yêu cầu về độ chính xác và độ bền cao.

Chi tiết sản phẩm

Máy rèn bu lông 7 trạm rèn nguội là một máy rèn nguội phức tạp được thiết kế đặc biệt để sản xuất bu lông có đầu phức tạp hoặc những bu lông có kích thước lớn hơn. Nó trải qua bảy quá trình rèn liên tiếp trên một phôi dây. Quá trình nhiều giai đoạn này cho phép dịch chuyển kim loại đáng kể và cho phép hình thành các đặc điểm phức tạp, chẳng hạn như rãnh truyền động sâu hoặc rãnh bên dưới đầu.

Bảy trạm của Máy gia công bu lông có các chức năng riêng biệt: Trạm 1 dành cho cấp liệu và cắt; Trạm 2 dành cho việc hình thành hình dạng đầu ban đầu; Trạm 3 là để rèn trước phần đầu; Trạm 4 dùng để định hình đầu một cách chính xác; Trạm 5 là để hình thành bước của phần thanh; Trạm 6 dùng để định hình phần thanh; và Trạm 7 là khâu hoàn thiện cuối cùng. Toàn bộ quá trình được hoàn thành tự động.

Máy rèn bu lông 7 trạm rèn nguội yêu cầu hệ thống cắt và cấp dây có độ chính xác cao. Dây phải được làm thẳng hoàn toàn trước khi có thể cắt thành các phôi có chiều dài chính xác. Khối lượng phôi nhất quán là rất quan trọng vì vật liệu sẽ được phân phối qua nhiều giai đoạn tạo hình để đạt được hình dạng đầu không có khuyết tật cuối cùng.

Thông số sản phẩm

Người mẫu	Đơn vị	RNBG-63S	RNBF-83S	RNBF-83SL	RNBF-103S	RNBF-103L	RNBF-133S	RNBF-133SL	RNBF-133L
Trạm rèn	KHÔNG.	3	3	3	3	3	3	3	3
Lực rèn	Kgf	35.000	60.000	60.000	80.000	80.000	115.000	120.000	120.000
Đường kính cắt tối đa	mm	ø8	ø10	ø10	ø12	ø12	ø15	ø15	ø15
Chiều dài tối đa	mm	80	80	115	135	185	145	190	265
Tỷ lệ đầu ra	chiếc/phút	150-240	130-200	120-190	100-160	85-140	90-160	80-120	60-100
P.K.O.Stroke	mm	12	15	18	30	30	30	40	40
K.O.Stroke	mm	70	70	92	118	160	110	175	225
Hành trình ram chính	mm	110	110	160	190	262	190	270	380
Công suất động cơ chính	Kw	11	15	18.5	22	22	30	37	37
Tổng thể dims.of cắt chết	mm	ø30x45L	ø35x50L	ø35x50L	ø45x59L	ø45x59L	ø63x69L	ø63x69L	ø63x69L
Tổng thể dims.of cú đấm chết	mm	ø40x90L	ø45x90L	ø45x125L	ø53x115L	ø53x115L	ø60x130L	ø60x130L	ø60x229L
Tổng thể dims.of khuôn chính	mm	ø50x85L	ø60x85L	ø60x130L	ø75x135L	ø75x185L	ø86x135L	ø86x190L	ø86x305L
sân chết	mm	60	70	70	90	94	110	110	110
Xấp xỉ trọng lượng	Tôn	6.5	11.5	12	15	19.5	20	26	31
Đường kính bu lông áp dụng	mm	3-6	5-8	6-10	6-10	8-12.7	8-12.7	8-12.7	8-12.7
Chiều dài thân phôi	mm	10-65	10-65	15-90	15-110	20-152	20-100	20-160	50-220
tổng thể mờ đi	mm	530029002300	600031002500	650031002500	740035002800	900034002900	740035002800	1000036902900	1000036903000

Điểm bán sản phẩm

Ưu điểm cốt lõi của Máy rèn bu lông 7 trạm rèn nguội là "xử lý từng bước nhiều trạm", cho phép sản xuất các bu lông kết cấu phức tạp với độ chính xác cực cao. Bảy trạm làm việc của nó dần dần được định hình và tinh chỉnh, đảm bảo rằng mọi chi tiết đều được sắp xếp hợp lý. Độ đồng tâm giữa đầu và trục cực kỳ tốt.
