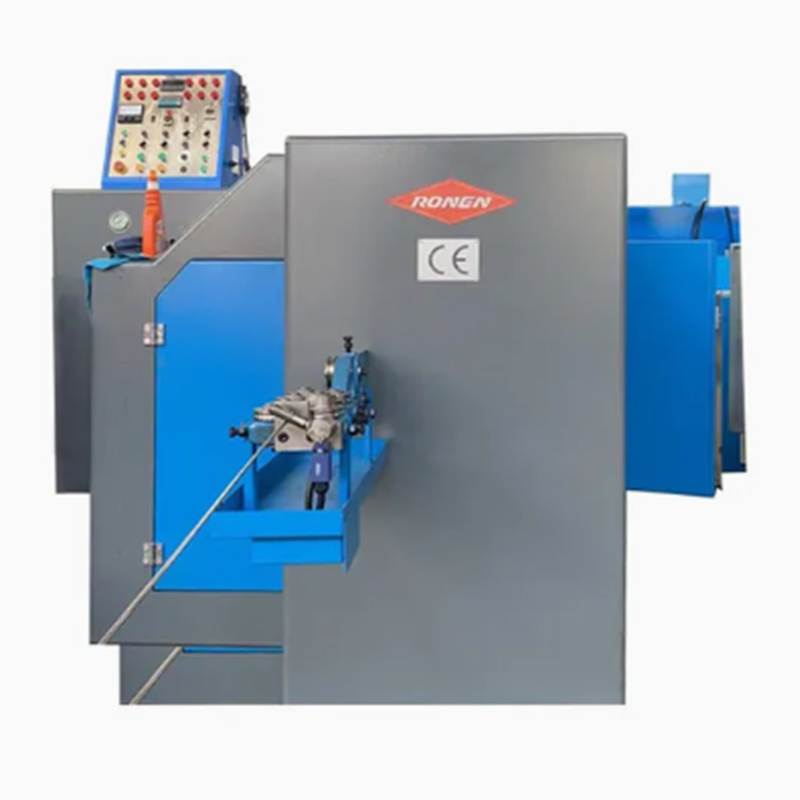

Ronen® – nhà cung cấp chính – Máy rèn bu-lông 5 trạm rèn nguội tạo hình phôi bu-lông thông qua năm bước xử lý nguội: cắt dây, đảo, tạo hình đầu, cắt tỉa và mài trục. Chỉ cần đưa dây vào máy cấp liệu, thiết lập là máy sẽ tự động chạy.

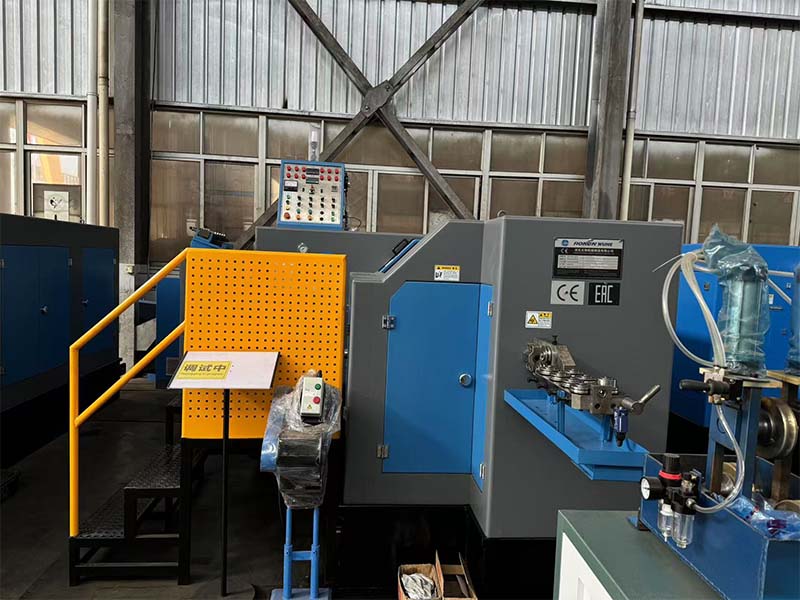

Máy rèn bu lông 5 trạm rèn nguội biến dây kim loại thành phôi bu lông thông qua năm trạm ép đùn nguội liên tiếp. Thứ được sản xuất là một chiếc bu lông trống có gắn toàn bộ phần đầu và thân. Điều này sau đó có thể được sử dụng cho các hoạt động phân luồng tiếp theo.
Năm trạm của Máy ép bu lông có nhiệm vụ được xác định rõ ràng: Trạm 1 cắt dây và ép ra các phần nhô ra nhỏ (hình dạng ban đầu của đầu); Trạm 2 ứng suất trước phần đầu để tạo hình rõ ràng hơn; Trạm 3 xử lý phần thanh (chẳng hạn như nhấn giảm hoặc bước); Trạm 4 ép chi tiết phần đầu; Trạm 5 hoàn thiện việc tạo hình phần que và phần đầu. Toàn bộ quá trình không cần sưởi ấm; nó được thực hiện trực tiếp ở trạng thái lạnh.
Máy có thể định hình dây kim loại mà không cần gia nhiệt. Đầu tiên, thiết bị tự động sẽ kéo dây kim loại ra, cắt thành các đoạn có độ dài cụ thể nếu cần, sau đó vận chuyển theo trình tự đến năm trạm xử lý khác nhau. Mỗi trạm thực hiện các thao tác cụ thể như định hình đầu hoặc chèn phần thanh, cuối cùng tạo thành bu lông.
Trọng tâm bảo trì của Máy rèn bu lông 5 trạm rèn nguội nằm ở cơ cấu vận chuyển và khuôn. Cơ chế di chuyển phôi bu lông giữa các trạm cần phải được giữ chính xác và phải kiểm tra tình trạng mài mòn của khuôn rèn để đảm bảo bu lông đáp ứng các thông số kỹ thuật.
Đặc điểm của Máy rèn bu lông 5 trạm rèn nguội là nó có các chức năng trạm toàn diện và có khả năng thích ứng cao với các vật liệu khác nhau. Vị trí 1-2 dành cho đầu ống và vị trí 3-5 dành cho thân ống. Nó có thể xử lý các loại bu lông từ đầu tròn đơn giản đến những loại có bậc thang. Áp suất áp dụng cho mỗi máy trạm có thể được điều chỉnh độc lập và sẽ không làm cho dây bị nứt.
| Người mẫu | Đơn vị | RNBP-65S | RNBP-85S |
RNBP-105S |
RNBP-135L |
RNBP-135L |
RNBP-135LL |
RNBP-165S |
| Trạm rèn | KHÔNG. | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| Lực rèn | Kgf | 45.000 | 80.000 | 90.000 | 90.000 | 130.000 | 135.000 | 220.000 |
| Đường kính cắt tối đa | mm | Ø8 | Ø10 |
Ø15 |
Ø15 |
Ø16 |
Ø16 |
Ø23 |
| Chiều dài cắt tối đa | mm | 105 | 115 | 135 | 185 | 195 | 265 | 190 |
| Tỷ lệ đầu ra | chiếc/phút | 100-160 | 90-145 | 85-130 | 70-120 | 60-100 | 40-70 | 55-95 |
| R.K.O. Đột quỵ | mm | 45 | 25 | 35 | 40 | 45 | 60 | 45 |
| K.O. Đột quỵ | mm | 90 | 92 | 118 | 160 | 175 | 225 | 178 |
| Hành trình ram chính | mm | 136 | 160 | 190 | 262 | 270 | 380 | 274 |
| Công suất động cơ chính | Kw | 15 | 22 | 30 | 30 | 37 | 45 | 55 |
| Nhìn chung mờ đi. cắt chết | mm | Ø30x45L | Ø50x50L |
Ø45x59L |
Ø45x59L |
Ø63x69L |
Ø58x69L |
Ø75x100L |
| Nhìn chung mờ đi. cú đấm chết | mm | Ø40x90L |
Ø45x125L |
Ø53x115L |
Ø53x115L |
Ø60x30L |
Ø60x229L |
Ø75x185L |
| Nhìn chung mờ đi. khuôn chính | mm | Ø50x110L |
Ø60x130L |
Ø75x135L |
Ø75x185K |
Ø86x190L |
Ø86x305L |
Ø108x200L |
| sân chết | mm | 60 | 80 | 90 | 94 | 110 | 110 | 129 |
| Xấp xỉ. cân nặng | Tôn | 10 | 17 | 20 | 24 | 31 | 38 | 52 |
| Đường kính bu lông áp dụng | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 16-10 |
| Chiều dài thân trống | mm | 10-80 | 15-90 | 15-110 | 20-152 | 20-160 | 40-220 | 20-160 |
| tổng thể mờ đi | mm | 5500*3300*2400 | 6500*3500*2500 | 7400*3700*2800 | 9000*3800*2900 | 10000*4000*2900 | 11800*4100*3200 | 12600*5100*2800 |
