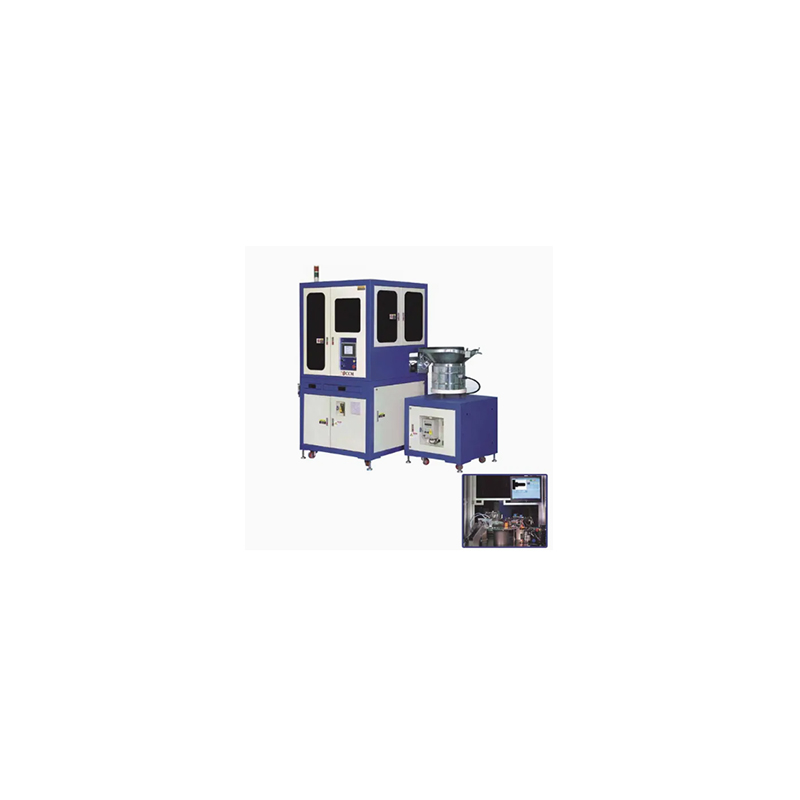

Máy phân loại quang bốn hạt Ronen® sử dụng máy ảnh để kiểm tra các đai ốc bốn móng. Nó phát hiện các vấn đề như móng vuốt uốn cong hoặc các chủ đề không đồng đều, và sau đó phân biệt giữa các loại hạt tốt và xấu. Khi các đai ốc được đổ vào máy, nó sẽ tự động sắp xếp và đặt chúng vào các hộp.
Máy phân loại quang hạt bốn móng được thiết kế đặc biệt để sắp xếp các đai ốc bốn móng theo thông số kỹ thuật. Các thiết bị được thiết kế đặc biệt cho cấu trúc của nó. Một số camera được sử dụng để chụp hình ảnh từ các góc khác nhau, cho phép nhìn thấy rõ độ cong và khoảng cách.
Máy phân loại quang đai ốc bốn cái được thiết kế để tự động xác định và tách các đai ốc bốn móng. Máy sắp xếp này có khả năng xử lý hình dạng hình học độc đáo của các đai ốc này: một đế vuông với bốn móng vuốt kim loại kiểu lò xo, được sử dụng để lắp đặt trên thiết bị khung. Máy phân loại phân loại các đai ốc này cùng với các thành phần khác và phân loại chúng theo kích thước và loại.
Máy sử dụng một bộ nạp loại bát được thiết kế tùy chỉnh. Bộ nạp này được trang bị một bản nhạc và công cụ hướng dẫn, luôn có thể giữ cho mỗi đai ốc ở đúng vị trí. Thông thường, đế vuông được đặt phẳng với các móng vuốt hướng lên trên, cho phép hệ thống camera đạt được hình ảnh đáng tin cậy.
Máy phân loại quang đai ốc bốn vòng sử dụng camera có độ phân giải cao để chụp ảnh của mỗi đai ốc. Phần mềm phân tích nhiều tính năng: kích thước của cơ sở vuông, sự hiện diện và căn chỉnh của bốn móng vuốt, kích thước của các lỗ chủ đề và tính toàn vẹn cấu trúc tổng thể. Quá trình phân tích được hoàn thành trong vòng vài mili giây khi đai ốc đi bên dưới máy ảnh.
| Mục | PS-1100 | PSL-1300 | PSG-1300 | PSG-2300 |
| Đường kính dây (mm) | Ø3.0-Ø8.0 |
Ø8.0-Ø16.0 |
Ø1.2-Ø3.0 |
Ø8-Ø20 |
| Chiều rộng đầu (mm) | Ø5-Ø15 |
Ø10-Ø25 |
Ø2,5-Ø8 |
Ø8-Ø35 |
| Chiều cao đầu (mm) | 2-10 | 2-25 | 0,5-7 | - |
| Chiều dài dưới đầu (mm) | 5-70 | 15-120 | 1,5-12 | - |
| Sắp xếp độ chính xác (mm) | ± 0,03 | ± 0,03 |
± 0,03 |
± 0,03 |
| Tốc độ sắp xếp (PC/phút) | 100-600 | 100-400 | 100-900 | 100-600 |
| Áp suất không khí (kg/cm³) | 5 | |||
| Máy tính | Máy tính công nghiệp | |||
| Máy ảnh kỹ thuật số | Basler | Basler |
Basler |
Basler |
| Trọng lượng ròng/gộp (kg) | 800/1141 | 950/1351 | 785/1026 | 685/963 |
| Kích thước máy (l*w*h) mm | 2000*2000*2100 | 2200*2200*2100 | 1900*1600*1150 | 1400*1850*2130 |
| Kích thước sau khi tạo ra (máy chủ/vị trí rung = cơ sở máy tính) (l*w*h) mm |
1480*1270*2120 1580*1030*1970 |
1650*1580*2120 1800*1100*1970 |
950*1430*2240 | 2240*2080*2240 |
Tính năng của máy phân loại quang phát xít bốn lớp là nó có nhiều góc ống kính. Độ cong và khoảng cách của móng vuốt, cũng như các sợi ở dưới cùng của các đai ốc, tất cả đều có thể được chụp. Theo dõi cho ăn cũng được thiết kế đặc biệt, có thể giữ một cách an toàn đai ốc bốn mũi nhọn mà không bị trói buộc hoặc bị bôi nhọ.
