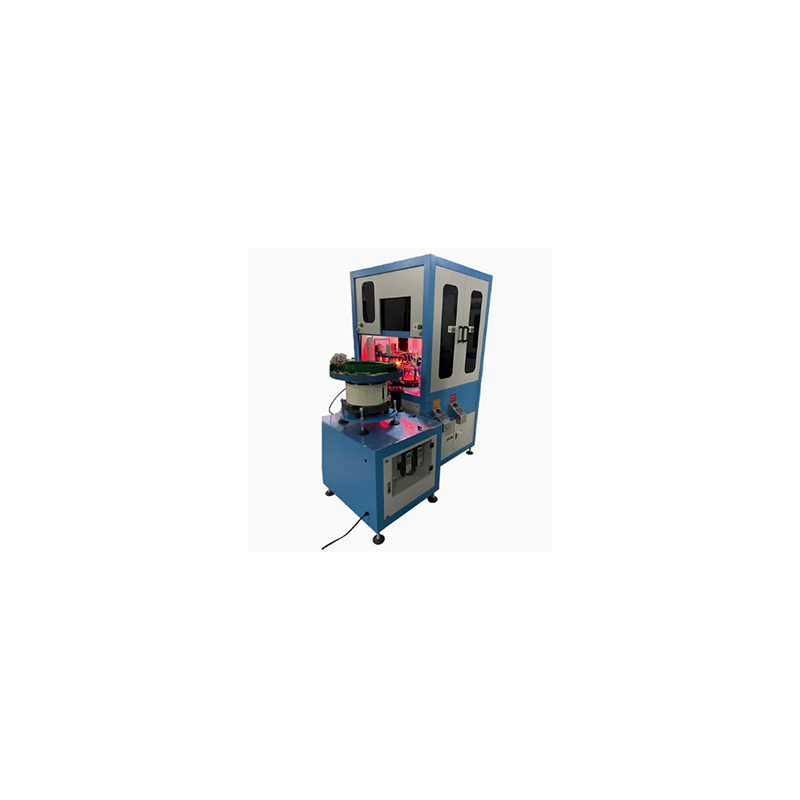

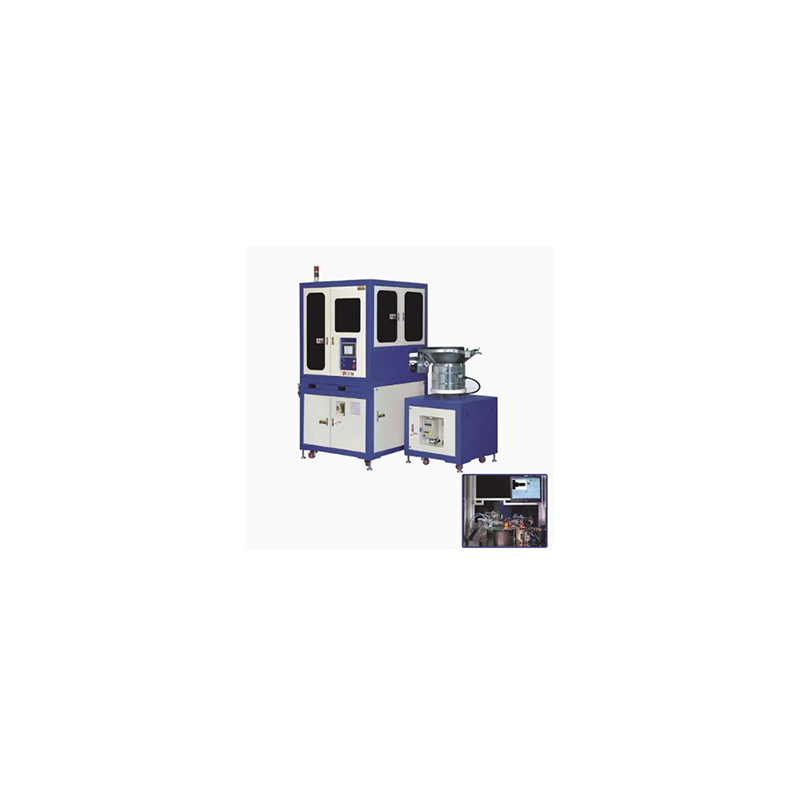

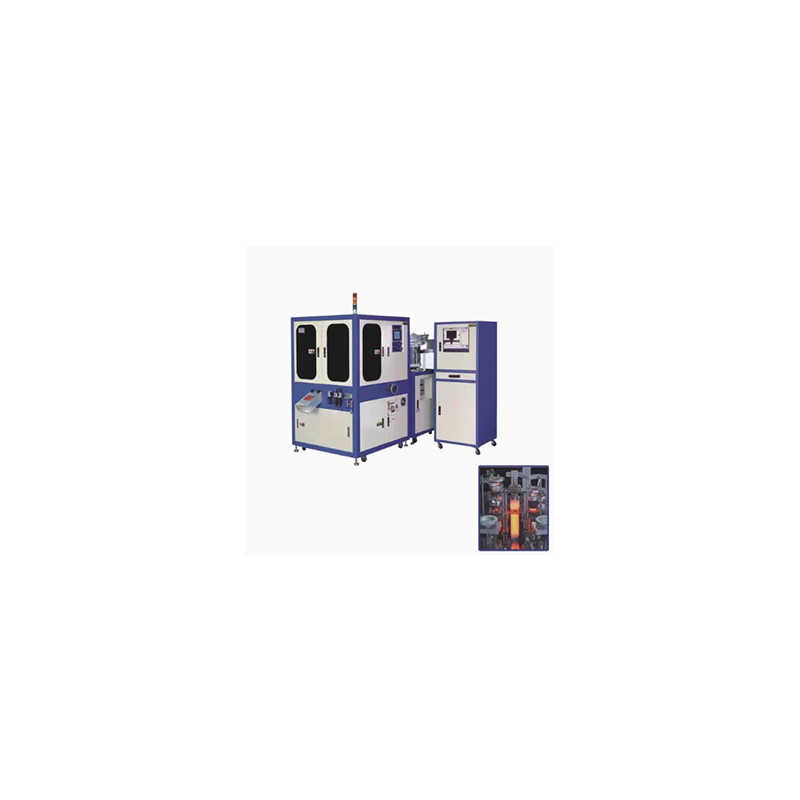

Máy phân loại quang hóa hạt Ronen® Square, được thiết kế để đáp ứng các tiêu chuẩn cao của các nhà sản xuất, sử dụng máy ảnh để kiểm tra các đai ốc vuông. Nó có thể phát hiện các khuyết tật như các góc bị nứt của các đai ốc hoặc các sợi bị biến dạng và tách chúng ra. Nó sẽ tự động sắp xếp các đai ốc đủ điều kiện vào một hộp sắp xếp và các đai ốc không đủ tiêu chuẩn vào một hộp sắp xếp khác.
Máy phân loại quang hạt vuông được thiết kế đặc biệt để xác định các sản phẩm bị lỗi và phân loại chúng theo thông số kỹ thuật cho các đai ốc vuông. Bằng cách sử dụng một ống kính quang học và ánh sáng, nó có thể phát hiện liệu có vấn đề gì với đai ốc không.
Máy phân loại quang hạt vuông là một thiết bị phân loại đặc biệt được thiết kế cho các đai ốc vuông. Lõi của nó giải quyết hai nhu cầu chính: thứ nhất, thông qua công nghệ nhận dạng quang học, nó nắm bắt chính xác cấu trúc vuông, các đường viền cạnh và góc và các tính năng khác của các đai ốc vuông, và nhanh chóng tách các đai ốc vuông khỏi các ốc vít hỗn hợp như bu lông, đai ốc tròn và vòng đệm để tránh sự nhầm lẫn của các phần tương tự; Thứ hai, đối với các đai ốc vuông được phân tách, nó kiểm tra các thuộc tính chính như kích thước (như chiều dài bên, khoảng cách đường chéo), độ dày và kích thước ren (như cao độ, đường kính danh nghĩa) và tổ chức các lô hạt hỗn hợp thành các nhóm có thông số kỹ thuật đồng đều, cung cấp các vật liệu được chuẩn hóa cho các liên kết và lắp ráp. Toàn bộ quá trình phụ thuộc vào công nghệ quang học để đạt được phân loại hiệu quả và chính xác.
Máy phân loại quang hình vuông sử dụng một bộ nạp loại bát rung và được trang bị các đường ray tùy chỉnh và các công cụ định hướng. Các công cụ này đã được thiết kế tỉ mỉ để định vị một cách an toàn từng đai ốc vuông, thường là với một bên phẳng xuống dưới, cho phép máy ảnh có được các chế độ xem từ trên xuống nhất quán, từ đó cho phép đo chính xác.
Ngoài việc phân loại kích thước, máy cũng có thể xác định và loại bỏ các bộ phận bị lỗi. Hệ thống thị giác có thể phát hiện các khiếm khuyết phổ biến như thiệt hại góc, vết nứt, các sợi bị thiếu (đối với các đai ốc được đóng lại), rỉ sét nghiêm trọng hoặc buồng không chính xác. Tính năng kiểm soát chất lượng này đảm bảo rằng chỉ các loại hạt đủ điều kiện mới có thể vào bao bì.
| Mục | PS-1100 | PSL-1300 | PSG-1300 | PSG-2300 |
| Đường kính dây (mm) | Φ3.0-f8.0 |
Φ8.0-F16.0 |
Φ1.2-F3.0 |
Φ8-f20 |
| Chiều rộng đầu (mm) | 5-F15 |
Φ10-F25 |
Φ2,5-f8 |
8-F35 |
| Chiều cao đầu (mm) | 2-10 | 2-25 | 0,5-7 |
|
| Chiều dài dưới đầu (mm) | 5-70 | 15-120 | 1,5-12 |
|
| Sắp xếp độ chính xác (mm) | ± 0,03 | ± 0,03 |
± 0,03 |
± 0,03 |
| Tốc độ sắp xếp (PC/phút) | 100-600 | 100-400 | 100-900 | 100-600 |
| Áp suất không khí (kg/cm³) |
5 |
|||
| Máy tính | Máy tính công nghiệp | |||
| Máy ảnh kỹ thuật số | Basler | Basler |
Basler |
Basler |
| Trọng lượng ròng/gộp (kg) | 800/1141 | 950/1351 | 785/1026 | 685/963 |
| Máy dimensipn (l*w*h) mm | 2000*2000*2100 | 2200*2200*2100 | 1900*1600*1150 | 1400*1850*2130 |
| Kích thước sau khi tạo ra (nơi lưu trữ/rung động+cơ sở máy tính) (l*w*h) mm |
1480*1270*2120 1580*1030*1970 |
1650*1580*2120 1800*1100*1970 |
950*1430*2240 | 2240*2080*2240 |
Điểm bán của máy phân loại quang hạt vuông là nó có thể chính xác và nhanh chóng sắp xếp các đai ốc vuông. Máy ảnh của nó có thể chụp từ nhiều góc độ, vì vậy các sản phẩm bị lỗi về cơ bản là không thể thoát khỏi sự phát hiện. Tốc độ cũng nhanh hơn hoạt động thủ công và độ chính xác vẫn giữ nguyên ngay cả sau khi hoạt động liên tục trong vài giờ.
